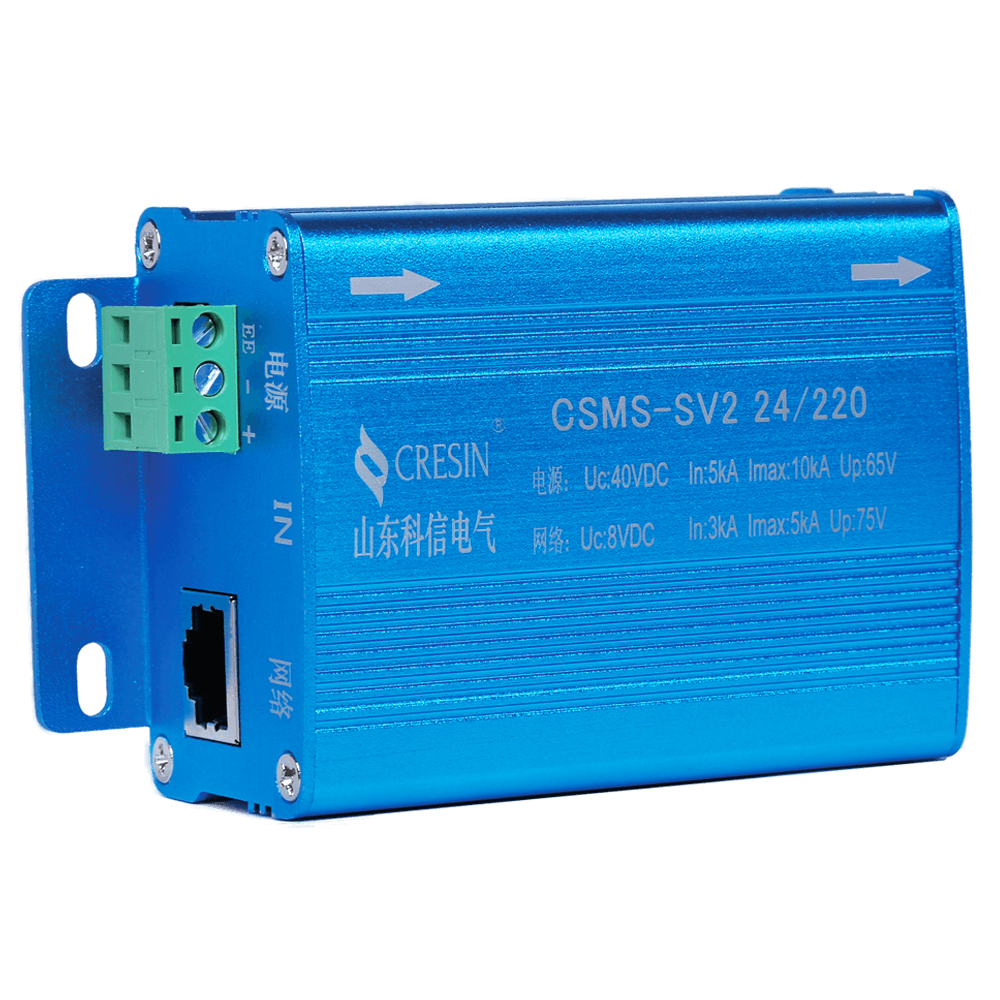

CSMS-SV系列網絡攝像機電涌保護器依據IEC和GB標準設計和制造，適用于交直流供電、采用網絡端口的監視攝像機電涌保護，多功能一體化設計，其避雷效果卓越、穩定，與接地電阻大小無關；避雷形式特別，避雷時電源、信號不中斷，不影響設備的正常運作。產品采用兩級串聯式聯動式保護，最大放電電流（8/20μS）可達10kA，傳輸特性達100MHz，插入損耗低，可以充全面保護CCTV監視設備。
立即詢價 （周一至周五 9:00-18:00）
CSMS-SV系列網絡攝像機電涌保護器依據IEC和GB標準設計和制造，適用于交直流供電、采用網絡端口的監視攝像機電涌保護，多功能一體化設計，依據等電位原理處理雷電脈沖電流，通過避雷器的作用，將雷電脈沖電流在避雷器內部進行電位平衡處理，使連接到受保護設備的各種線路之間沒有電位差，從而達到避雷目的，其避雷效果卓越、穩定，與接地電阻大小無關，甚至不接地也不影響避雷效果（但依用電安全相關規定，最好接地）；避雷形式特別，避雷時電源、信號不中斷，不影響設備的正常運作。產品采用兩級串聯式聯動式保護，最大放電電流（8/20μS）可達10kA，傳輸特性達100MHz，插入損耗低，可以充全面保護CCTV監視設備。
適用于各種設備的100MHz內的網絡接口與24VDC電源的綜合防雷保護。也適用于其他類似設備的防雷保護。
Product features
● 采用內部電位平衡（等電位）處理，避雷能力完全由避雷器確定，與接地?zé)o關；
● 金屬外殼，外形美觀，安裝便捷，無需人工維護，并可大大延長產品使用壽命和降低維護費用。
Installation instructions
電源線路的“L/+”為火線/正極，“N/–”為零線/負極；EE為等電位端。
安裝時請根據安裝示意圖所示連接， EE接到周邊設備的金屬外殼或接地接口上，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。
防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。
Product size

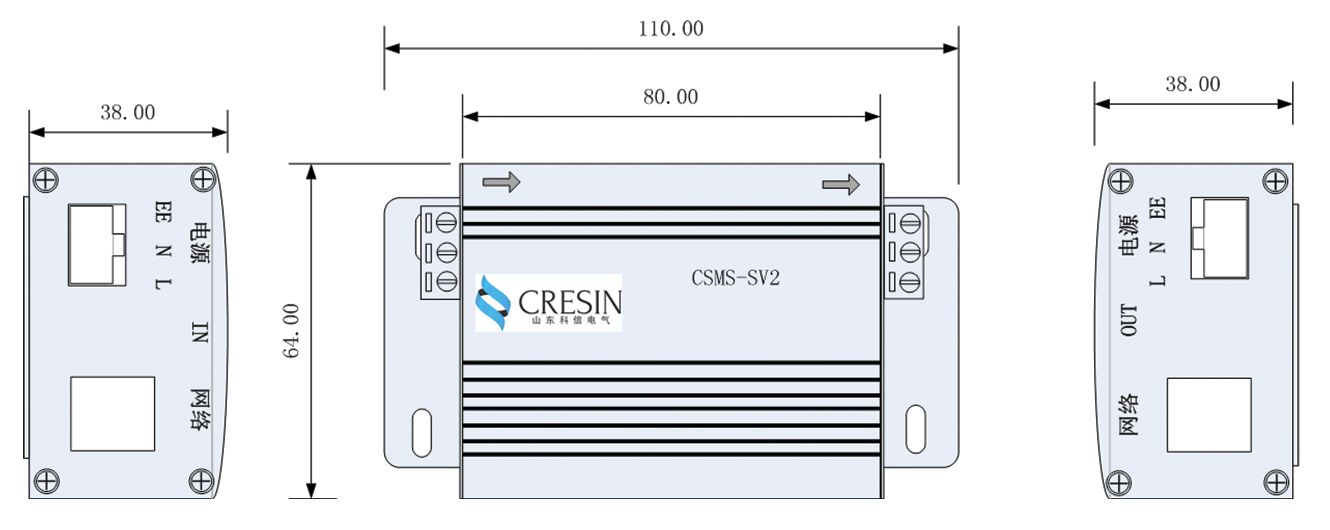

外型尺寸：80mmX64mmX38mm（寬X高X深），見下圖。
按照尺寸：80mmX38mm ，M4X8螺絲。
| 技術指標 | SPD型號 | CSMS-SV2 24 | |
|---|---|---|---|
| 最大持續工作電壓Uc | 40VDC | ||
| 額定工作電壓Un | 24VDC | ||
| 標稱放電電流In(8/20μs) | 5kA | ||
| 最大放電電流Imax(8/20μs) | 10kA | ||
| 額定負載電流 | 25A | ||
| 限制電壓（Up） | ≤65V | ||
| 接入方式 | 串接 | ||
| 響應時間 | ≤25ns | ||
| 設計標準 | IEC61643/GB18802.1 | ||
| 信號部分 | 最大持續工作電壓Uc | 8VDC | |
| 連接形式 | RJ45 | ||
| 傳輸速率 | 100M bit/s | ||
| 標稱放電電流（8/20us） | 5kA | ||
| 最大放電電流（8/20us） | 10kA | ||
| 限制電壓 10/700us | 線-線/X-X | ≤75V | |
| 線-地/X-C | ≤150V | ||
| 接入方式 | 串接 | ||
| 插入損耗 | ≤0.2dB | ||
| 失效指示 | 綠色：正常 熄滅：失效 | ||
| 絕緣電阻 | ≥0.4MΩ | ||
| 設計標準 | IEC61643/GB18802.1 | ||
| 機械特性 | 外殼材料 | 鋁合金型材 | |
| 尺 寸(W×H×D) | 100x64x38（mm） | ||
| 安裝方式 | 墻面固定或水平固定 | ||
| 接地方式 | 螺絲 | ||
| 工作環境 | 操作溫度 | -40℃~+80℃ | |
| 存儲溫度 | -40℃~+80℃ | ||
| 相對濕度 | 5～95%（無凝露） | ||
| 防護等級 | IP20 | ||
| 海拔高度 | 不超過3000m | ||
| 保質期 | 產品保質期 | 3年 | |
2018-11-08
CSMS-SV2S/24 智能型網絡二合一防雷模塊是山東科信電氣有限公司新開發的新一代多元化浪涌保護器，它內置微處理器，及多個傳感器，可以無間隙的監測各關鍵部件的工作狀態，并形成監測數據?？商峁㏑S485、以太網、無線等多種通信接口。實現用戶對浪涌保護器狀態實時的監測。
